FC700-EX
控制和监测防爆通风柜排风量或面风速
产品描述
通风柜控制器FC700-Ex专为符合ATEX的危险区域通风系统而开发，可用于第 II组1、2、21和22区的实验室。
集成双端口交换机，允许在实验室和整个建筑物内对FC700-Ex通风柜控制器和风量控制器进行有效的以太网连接。
FC700-Ex通风柜控制器适用于所有类型的通风柜或排风装置。FC700-Ex通风柜控制器安装在危险区域外自己的控制柜中。
特性
| 潜在爆炸区域的实验室通风柜控制系统 |
| 适用于1、2、21和22区 |
| 微处理器控制的恒定风量控制系统（3档） |
| 集成电源 230V |
| 所有系统数据都保存在EEPROM中，以防止电源电压故障 |
| 通过PRO7000软件进行参数化设置和所有系统值的检索 |
| 与位置无关的压差传感器，符合ATEX的压差传感器，具有EC型式检验证书，±250Pa，具有长期稳定性，用于测量实际排风风量 |
| 高速执行器，符合ATEX标准，具有EC型式检验证书，7.5s执行至90°，4Nm |
| 不锈钢阀体（V4A）或可选PPs-EL，DN250，长度仅为500mm |
| 快速预测和自适应控制算法 |
| 闭环控制 |
| 通风柜具备最小排风功能（夜间运行时可减少排风量） |
| 集成原生BACnet（IP或MS/TP） |
| Modbus（TCP或RTU） |
| FC700-Ex电子控制设备安装在危险区域外的控制柜中 |
| 适用于所有类型的通风柜 |
功能说明
快速控制算法将设定值与压差传感器测量的实际值进行比较，并快速、精确、稳定地进行调整，而不受管道压力波动的影响。合格的排风系统会立即计算出排风量，并显著提高整个系统的反应时间，包括房间送风系统。
通风柜排风系统集成监控装置是控制的一部分，实时监控当前通风柜的风量，从而为实验人员提供最大的安全保障。动态监控值可自由参数化并作为送风量参考值。如果未达到要控制的排风设定值，则会发出声音和视觉报警。

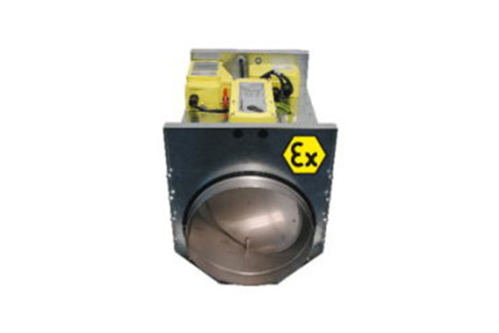

通风柜控制器FC700-Ex由钢板外箱中的电子元件、带测量装置的不锈钢V4A或PPs-EL（导电）制成的变风量阀、压差传感器和接线盒组成。防爆功能显示器配有绿色LED、红色LED、蜂鸣器及确认按钮。可直接安装在防爆区域实验室的通风柜侧立柱上。
通风柜控制器FC700-Ex与所有组件（电源装置、屏障、继电器等）一起集成在控制箱中，并必须安装在危险区域外的安全区域。
技术手册
应用领域
Ex-防爆区 |
